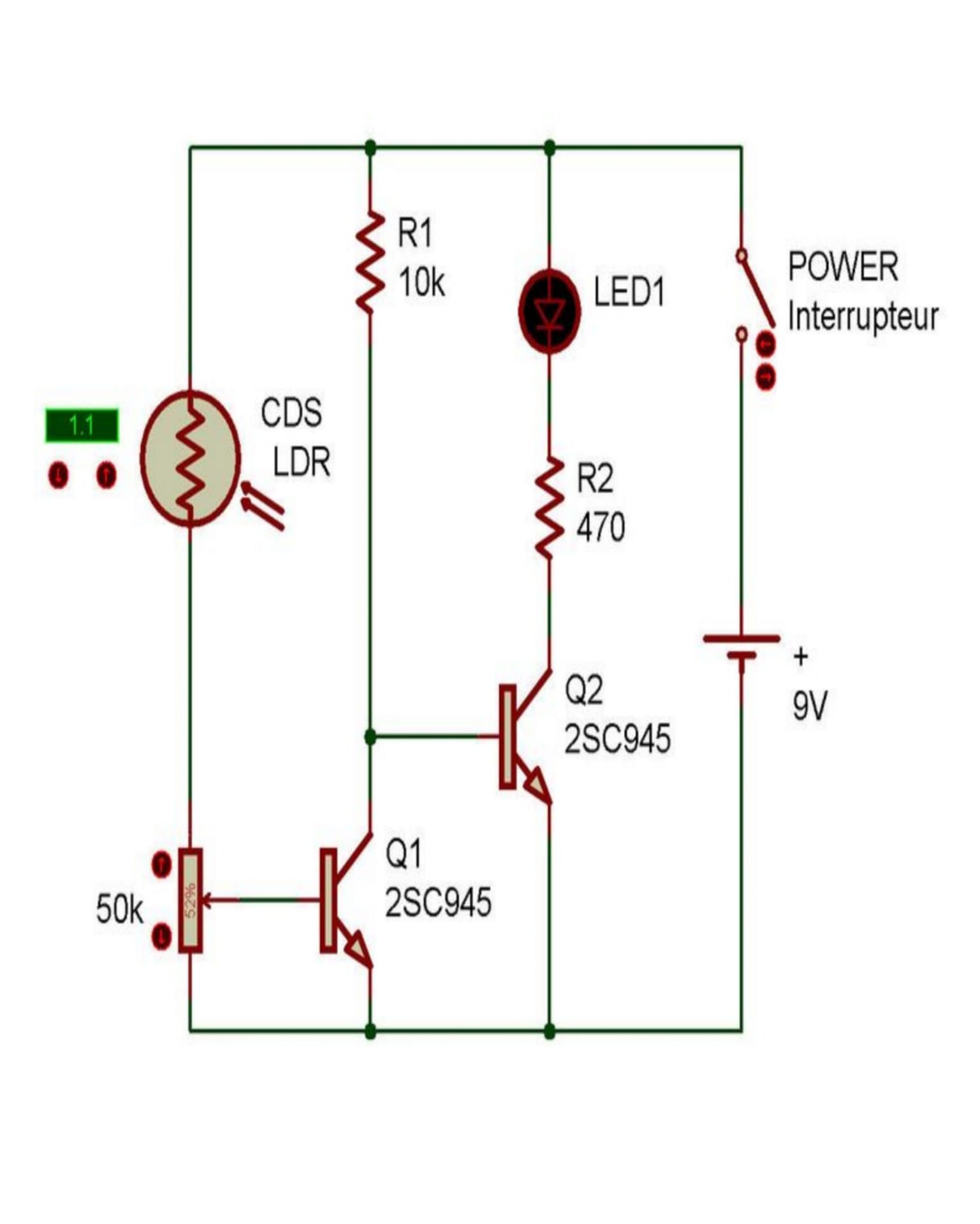

Détecteur de mouvement



Pour ce montage, vous devez placer votre ensemble dans une pièce sombre et vous munir d’une torche. Placez l’interrupteur sur la position de marche et dirigez le faisceau de ta torche directement sur la cellule CdS.

Ensuite, passez la main devant le faisceau de la torche et voyez ce qu’il se passe au niveau de la diode LED. Réglez la commande de façon à obtenir des résultats différents. Ce montage est un exemple de détecteur de mouvement.

Ce type de dispositif est souvent utilisé dans les banques, les zones de défense, les bases militaires et autres lieux dont l’accès est réservé uniquement à certaines personnes autorisées. Il permet de détecter un intrus sans qu’il s’en aperçoive.

Le faisceau lumineux est généralement placé à un endroit peu visible (notamment à quelques centimètres du sol). Certains dispositifs utilisent parfois un faisceau lumineux invisible à l’oeil nu tel qu’un rayon infrarouge afin que l’intrus ignore la présence du détecteur de mouvement. Essayez d utiliser ce détecteur dans une pièce normalement éclairée. Fonctionne-t-il?
